01 / THIẾT KẾ

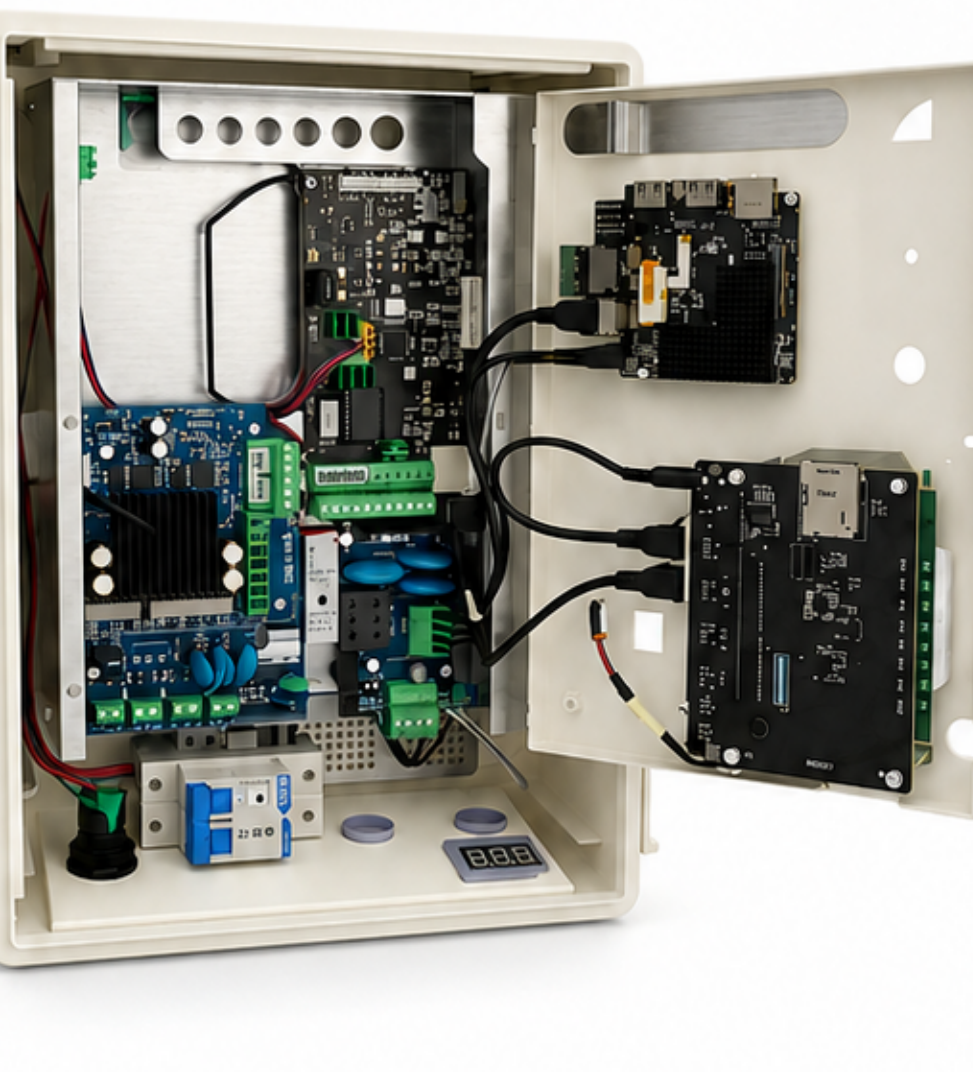

Kiến trúc mô-đun
Các khối chức năng tách biệt giúp kiểm tra, thay thế và bảo trì thuận tiện hơn.
Thiết bị truyền thanh thông minh • Mã IPAB
IP Audio Box
IPAB
Cụm thu phát thanh ứng dụng CNTT–VT
Kết nối 4G/LTE, quản lý tập trung, giám sát IoT chuyên sâu và thiết kế mô-đun thuận tiện bảo trì. Giải pháp đầu cuối cho hệ thống truyền thanh ứng dụng công nghệ thông tin – viễn thông.
4G/LTE Cat 4Giám sát IoTClass-DVỏ ABS
4G Cat 4Kết nối di động
2 GB / 16 GBRAM / eMMC
50–120WDải mô-đun công suất
IoTTheo dõi trạng thái
IP67 / IK08Vỏ theo tài liệu
250 × 350 × 170Kích thước tủ (mm)
Tổng quan sản phẩm
Giải pháp thu phát và quản lý thông minh
IP Audio Box IPAB là thiết bị đầu cuối được xây dựng từ các mô-đun chức năng: trung tâm Android, truyền dẫn 3G/4G, khuếch đại âm thanh Class-D, nguồn, bảo vệ điện và điều khiển – giám sát IoT. Thiết bị nhận nội dung và lịch phát từ nền tảng quản lý qua mạng IP, sau đó xử lý, khuếch đại âm thanh và truyền đến hệ thống loa. Kiến trúc theo mô-đun tạo thuận lợi cho kiểm tra và thay thế từng khối khi bảo trì.
Đối với đơn vị vận hành, thiết bị hỗ trợ theo dõi kết nối, nguồn, môi trường, chất lượng tín hiệu, tình trạng ứng dụng và một số thao tác điều khiển từ xa trên hệ thống Web hoặc ứng dụng di động được mô tả trong tài liệu.
Năng lực sản phẩm
Những tính năng nổi bật
Tập trung vào kết nối, phát âm thanh, giám sát từ xa và độ thuận tiện khi triển khai hệ thống nhiều điểm đầu cuối.
02 / KẾT NỐI
4G/LTE • Ethernet • Wi-Fi
Hỗ trợ truyền nhận dữ liệu, lịch và nội dung phát qua hạ tầng mạng IP.
03 / ÂM THANH
Khuếch đại Class-D
IC TPA3126, dải ngõ ra 50–120W theo cấu hình mô-đun và điều kiện tải.
04 / VẬN HÀNH
Giám sát IoT
Theo dõi điện áp, dòng điện, nhiệt độ, độ ẩm, sóng 4G và trạng thái mô-đun.
05 / CẬP NHẬT

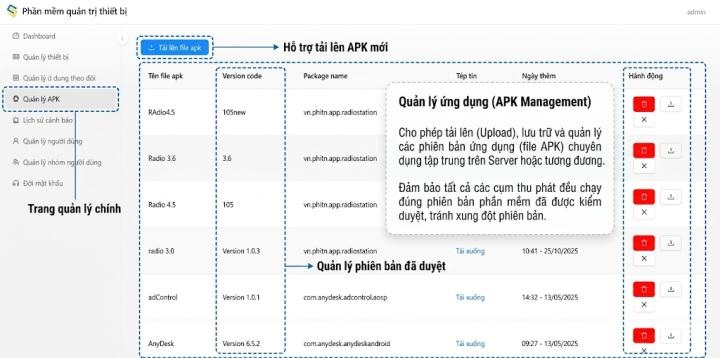

Quản lý ứng dụng từ xa
Giám sát tài nguyên, quản lý phiên bản APK, cài đặt và cập nhật ứng dụng.
06 / BẢO VỆ
Thiết kế bảo vệ nguồn
Có Aptomat, bảo vệ điện, chống sét lan truyền và khả năng tích hợp nguồn DC.
Thông tin kỹ thuật
Thông số IP Audio Box IPAB
Bảng rút gọn phục vụ giới thiệu trên website. Thông số chi tiết và cấu hình các module được trình bày tại PDF Specification 24 trang.
| Trung tâm xử lý | Quad-Core ARM S905W2 Cortex-A35, 1.8 GHz; GPU Mali-G31 MP2; RAM 2GB DDR3; eMMC 16GB; Android, OTA. |
|---|---|
| Kết nối 4G | LTE Cat 4; tối đa 150 Mbps tải xuống / 50 Mbps tải lên (tốc độ lý thuyết); 01 SIM tiêu chuẩn. |
| Ethernet và Wi-Fi | 01 WAN và 04 LAN 10/100 Mbps ở mô-đun kết nối; hỗ trợ Wi-Fi theo Specification (cần xác nhận băng tần thực tế). |
| Mô-đun công suất | Texas Instruments TPA3126 Class-D; công suất ngõ ra 50–120W theo cấu hình; 02 kênh đầu ra. |
| Giám sát IoT | PIC32MM0256GPM064 32 bit, 25 MHz; theo dõi nguồn, các tải DC, môi trường, sóng 4G và âm thanh. |
| Điều khiển và giao tiếp | 04 tải DC và 01 tải AC; 03 RS485; các cổng USB, HDMI, LAN, SIM, âm thanh. |
| Nguồn điện | Nguồn AC 85–264V, 50Hz → DC 24V; đầu chờ DC dự phòng 12–24V. |
| Vỏ tủ | Vỏ ABS; IP67 / IK08 theo tài liệu; 250 × 350 × 170 mm; độ ẩm ≤95% không đọng sương. |

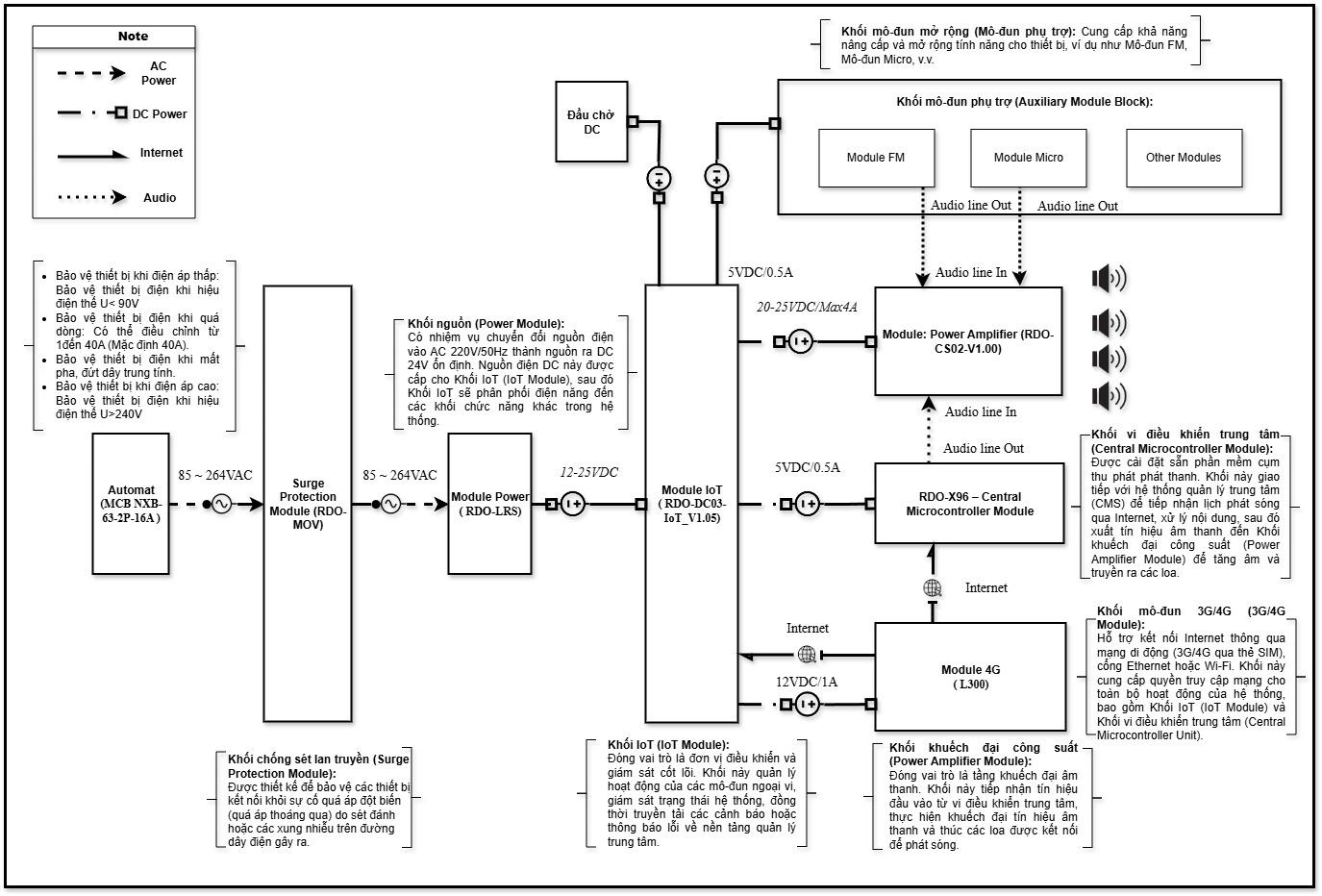

Kiến trúc phần cứng
Giá trị IP67, IK08, các nội dung hợp quy/chứng nhận và tính năng mạng được trình bày theo tài liệu do bên cung cấp gửi; cần kiểm tra bằng hồ sơ tương ứng trước khi công bố là đã được chứng nhận độc lập.

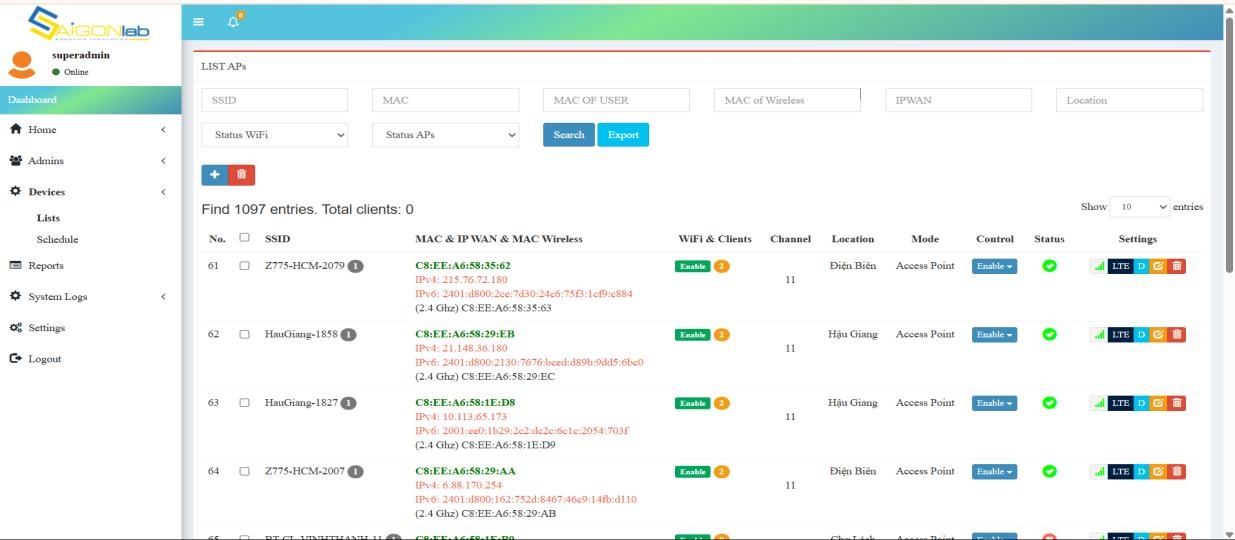

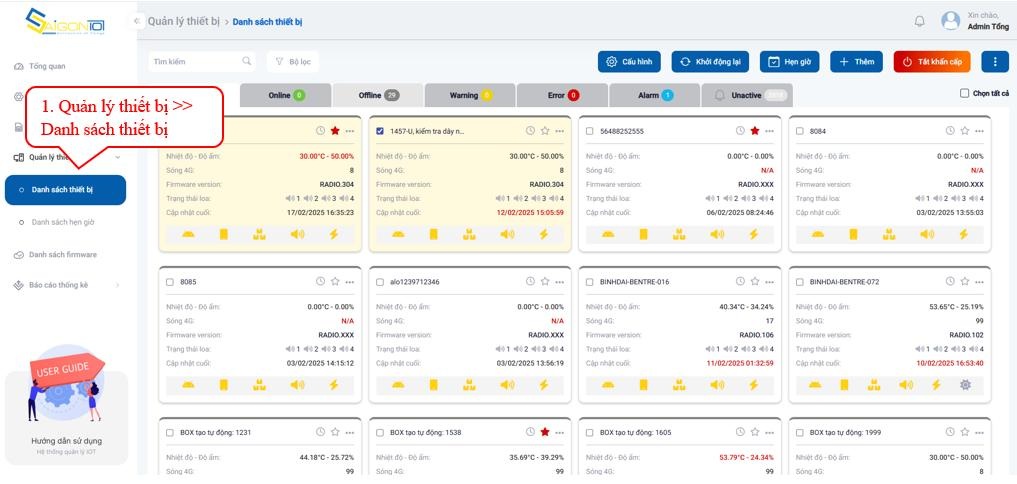

Giao diện vận hành
Quản lý, cấu hình và theo dõi thiết bị từ xa

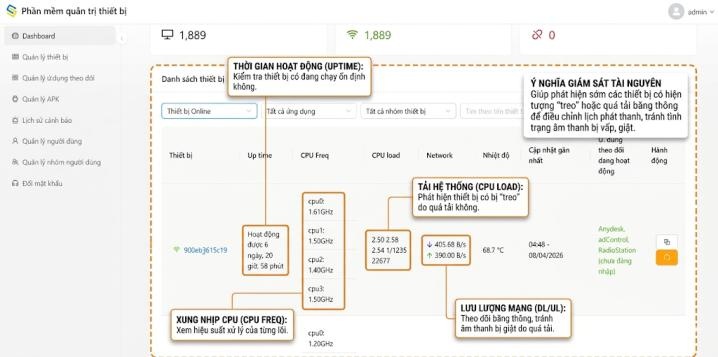

Giám sát Uptime, CPU, lưu lượng mạng; thông tin mạng/SIM; điều khiển hẹn giờ; cảnh báo nhiệt độ, độ ẩm, điện áp; quản lý phiên bản ứng dụng; các báo cáo về trạng thái hoạt động. Các hình dưới đây trích từ hồ sơ Specification IPAB.
Luồng hoạt động
Từ nội dung phát đến giám sát đầu cuối
01. Nền tảng trung tâm
Quản lý lịch phát và chuyển nội dung tới cụm thu phát qua IP.
02. Mạng truyền dẫn
4G/LTE, Ethernet hoặc Wi-Fi tạo kênh nhận dữ liệu.
03. Bộ xử lý & công suất
Xử lý âm thanh và khuếch đại đến loa kết nối.
04. IoT & điều hành
Phản hồi trạng thái, báo sự cố, hỗ trợ điều khiển và bảo trì.
Thư viện tài liệu
Xem trực tuyến hoặc tải PDF
Các liên kết dưới đây sử dụng file PDF thật trong thư mục docs/ của bộ website. Khi triển khai lên hosting cần giữ nguyên tên file, đường dẫn hoặc sửa liên kết phù hợp.
Specification IP Audio Box IPAB
Thông số kỹ thuật, mô-đun phần cứng, điều khiển IoT, sơ đồ cấu trúc, giám sát kết nối và phần mềm.
PDF • 24 trang • Mã tài liệu IPAB-101026
Tờ rơi sản phẩm IP Audio Box IPAB
Hình ảnh tủ, bố trí các thành phần bên trong, nhận diện, kích thước và các thông tin giới thiệu nổi bật.
PDF • 01 trang
Giải đáp nhanh
Câu hỏi thường gặp
IP Audio Box IPAB có cần SIM 4G không?
Thiết bị có mô-đun 4G/LTE sử dụng SIM tiêu chuẩn. Kịch bản sử dụng có thể chọn đường truyền theo cấu hình và hạ tầng dự án.
Có thể quản lý từ xa những gì?
Tài liệu mô tả giám sát thiết bị, kết nối, nguồn, môi trường, trạng thái ứng dụng và điều khiển mô-đun, lập lịch, cập nhật phần mềm qua hệ thống quản lý.
Công suất 50–120W có cố định không?
Không nên hiểu là công suất cố định của mọi thiết bị. Đây là dải công suất mô-đun trong Specification; công suất sử dụng phụ thuộc cấu hình và tải âm thanh.
Tủ IPAB có lắp ngoài trời được không?
Hồ sơ nêu vỏ ABS với mức bảo vệ IP67/IK08. Việc lựa chọn nơi lắp đặt, thi công kín cáp và chứng minh cấp bảo vệ phải đối chiếu tài liệu, cấu hình và điều kiện thực tế.
Có hỗ trợ nguồn điện mặt trời/ắc quy?
Tài liệu có đầu chờ nguồn DC 12–24V và chức năng giám sát ắc quy/solar khi phần cứng nguồn tương ứng được tích hợp.
