Cấu hình đồng bộ
02 tấm pin Mono, ắc quy 12V/36Ah, bộ điều khiển sạc và tủ sắt sơn tĩnh điện.
TC · Hệ thống năng lượng mặt trời
TC-SOLARNguồn Solar có giám sát thông minh
Bộ nguồn tích hợp 02 tấm pin Mono 60W, ắc quy 12V/36Ah, bộ điều khiển nạp sạc thông minh và tủ điện sắt sơn tĩnh điện — hỗ trợ giám sát thông số Solar từ xa qua hệ thống quản lý tương thích.

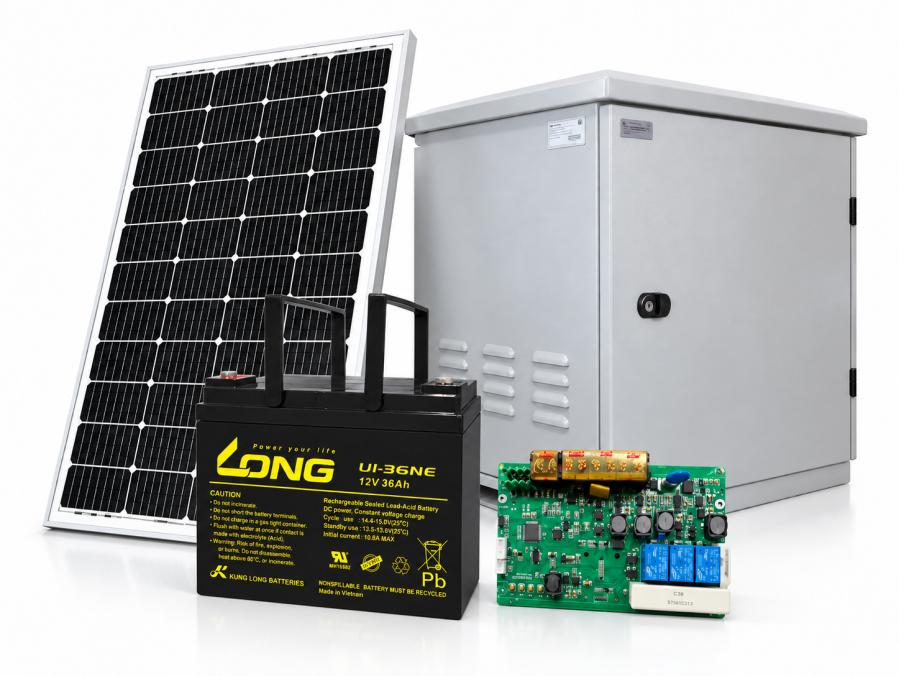

Hình minh họa sản phẩm từ Specification TC-SOLAR
120W02 tấm pin Mono
12V/36AhẮc quy lưu trữ
Giám sátThông số Solar từ xa
12 thángBảo hành theo tài liệu
01 · Giới thiệu
Bộ nguồn năng lượng mặt trời tích hợp, quản lý theo dữ liệu
TC-SOLAR kết hợp khả năng thu năng lượng từ tấm pin mặt trời với giải pháp lưu trữ ắc quy và bộ điều khiển nạp sạc thông minh. Bộ sạc được thiết kế để giới hạn dòng nạp theo cấu hình và kết nối với board quản lý, hỗ trợ theo dõi các chỉ số vận hành từ hệ thống giám sát tập trung.
Nạp sạc thông minh
Có chế độ sạc nhanh, sạc ngâm và chức năng giới hạn dòng nạp theo cấu hình điều khiển.
Giám sát từ xa
Hỗ trợ theo dõi điện áp, dòng nạp/xả, trạng thái ắc quy và chỉ số môi trường khi tích hợp phù hợp.
02 · Bộ sản phẩm
4 thành phần cốt lõi
- Pin năng lượng mặt trời Mono: 02 tấm, mỗi tấm công suất đỉnh 60W.
- Ắc quy: điện áp và dung lượng danh định 12V/36Ah, đặt trong tủ.
- Bộ điều khiển nạp sạc: chip TPS54360B và vi xử lý PIC32MM0256GPM064.
- Tủ điện: sắt sơn tĩnh điện, 360 × 340 × 261 mm, vật liệu dày tối thiểu 1,2 mm.
Hình ảnh minh họa được trích từ Specification TC-SOLAR trang 4.
03 · Dữ liệu kỹ thuật
Thông số sản phẩm TC-SOLAR
Thông tin dưới đây được trình bày theo Specification do nhà sản xuất cung cấp; các thông số pin áp dụng cho từng tấm.
Ắc quy & tấm pin Mono
| Hạng mục | Thông số |
|---|---|
| Ắc quy | 12V/36Ah |
| Nội trở tại 1kHz | < 8mΩ |
| Dòng nạp lớn nhất (ắc quy) | < 10,8A |
| Dòng nạp vận hành | < 6A qua bộ điều khiển |
| Số lượng & công suất pin | 2 × 60W (Mono) |
| Hiệu suất mô-đun | 18,63% |
| Điện áp / dòng tối đa tấm pin | 18,3V / 3,28A |
| Điện áp hở mạch / dòng ngắn mạch | 21,96V / 3,41A |
| Nhiệt độ tấm pin | −45°C đến +80°C |
Bộ sạc & tủ điện
| Hạng mục | Thông số |
|---|---|
| Chip nguồn | TPS54360B |
| Vi xử lý | PIC32MM0256GPM064, 25MHz, 256KB Flash |
| Vin | 16,5–60VDC |
| Sạc nhanh | 14,4–14,8V; giới hạn tối đa 5,5A |
| Sạc ngâm | 13,5–13,7V; không vượt 5,5A |
| Ngõ ra | 11,5–13,5V; dòng tùy khả năng thực tế |
| Tủ bảo vệ | Sắt sơn tĩnh điện |
| Kích thước tủ | 360 × 340 × 261 mm |
| Độ dày | Tối thiểu 1,2 mm |
| Bảo hành | 12 tháng |
Lưu ý: 120W là tổng công suất đỉnh danh định, không phải công suất phát liên tục. Dòng nạp lớn nhất của ắc quy và dòng nạp giới hạn của bộ sạc là các thông số khác nhau. PDF không công bố cấp bảo vệ IP/IK của tủ.
04 · Giám sát vận hành
Thông tin cần thiết để quản lý bộ nguồn
Theo Specification, bộ điều khiển có kết nối với board điều khiển thông minh để đưa dữ liệu Solar lên hệ thống giám sát tương thích.
Quản lý nguồn & ắc quy
Dòng sạc, dòng xả, điện áp ắc quy, trạng thái/đánh giá tình trạng ắc quy.
Theo dõi môi trường
Độ sáng môi trường, nhiệt độ và độ ẩm trong khu vực ắc quy.
Biểu đồ vận hành
Biểu đồ nguồn Solar, công suất/dòng điện sạc và phần trăm pin còn lại.
05 · Thư viện ảnh
Hình ảnh bộ sản phẩm
06 · Giải đáp nhanh
Câu hỏi thường gặp
TC-SOLAR có tổng công suất pin bao nhiêu?
02 tấm pin Mono 60W, tổng công suất đỉnh danh định 120W theo điều kiện thử nghiệm công bố.
Hệ thống có theo dõi từ xa không?
Có hỗ trợ qua kết nối board điều khiển thông minh với nền tảng giám sát tập trung tương thích theo Specification.
TC-SOLAR có thể chạy liên tục được bao lâu?
Không thể xác định thời gian chỉ từ cấu hình này. Cần có công suất phụ tải, thời gian dùng, điều kiện nắng và yêu cầu dự phòng để tính phương án thích hợp.
Có cấp bảo vệ IP/IK cho tủ không?
Specification được cung cấp không công bố cấp IP hoặc IK của tủ TC-SOLAR.
